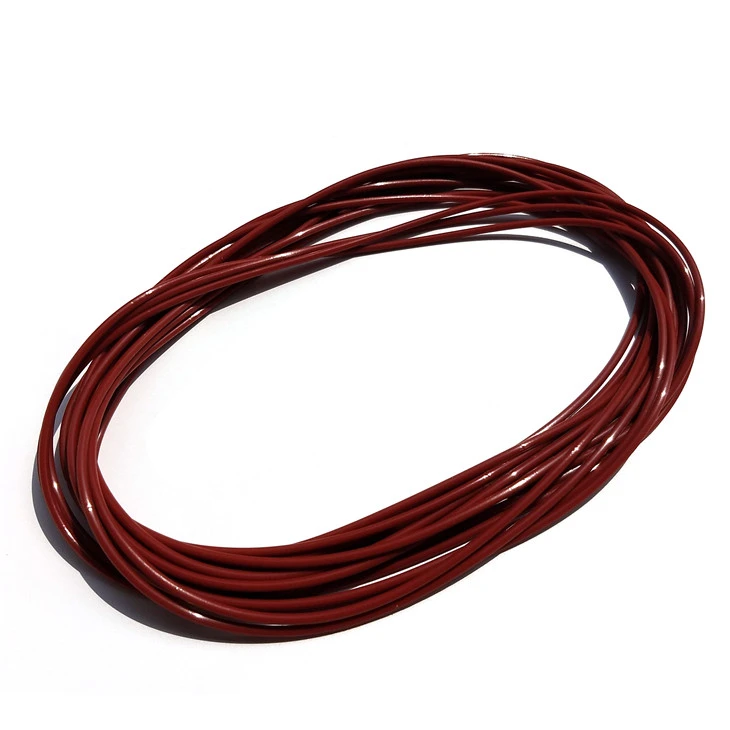

قهوه ای / قرمز FKM 75A O Ring

تحمل ابعاد با توجه به DIN ISO 3601-1، طبقه صنعت B

انحرافات سطح بر اساس DIN ISO 3601-3، نوع ویژگی N

برای کاربردهای خاص، تحمل مجاز ابعاد را می توان با توجه به طبقه A صنعت و انحرافات سطح به ویژگی نوع S.

مواد مورد نیاز با تاییدیه ها و / یا تست های انطباق برای برنامه های خاص (گاز، آب آشامیدنی، مواد غذایی) در صورت لزوم.

محدودیت عملیات عملی
دمای EPDM 70: -45 ° C تا +130 ° C
دما FKM: -15 ° C تا + 200 ° C
دما HNBR 70: -30 ° C تا +150 ° C
دمای NBR: -30 ° C تا + 100 ° C
درجه حرارت VMQ 70: -55 ° C تا +200 ° C

مناسب برای رسانه های خاص

EPDM

مقاومت در برابر آب گرم و بخار، مواد شوینده، راه حل های پتاس غذایی، روغن سیلیکون و گریس، بسیاری از حلال های قطبی و بسیاری از اسیدها و مواد شیمیایی رقیق شده همراه با مقاومت بالا در سطح اوزون. مواد EPDM برای استفاده با تمام محصولات نفتی معدنی (روانکاری، سوخت) کاملا نامناسب هستند.

FKM

مقاومت شیمیایی به روغن های معدنی و گریس، روغن های مصنوعی و روغن های گریس، موتور، انتقال و روغن های ATF تا حدودی. + 150 درجه سانتیگراد، سوخت، مایعات هیدرولیک هیدرولیکی غیر قابل اشتعال HFD، هیدروکربن های آلیفاتیک، آروماتیک و کلر، آب تا حداکثر. + 80 درجه سانتیگراد، مقاومت بسیار خوبی در برابر هوا، ازن و پیری، نفوذ پذیری بسیار پایین گاز (و به همین دلیل عالی برای کاربرد خلاء) و مقاومت در برابر طیف وسیعی از مواد شیمیایی است.

HNBR

HNBR با به طور کامل یا به طور جزئی هیدروژناسیون NBR به دست می آید. این منجر به بهبود قابل ملاحظه در مقاومت در برابر گرما، ازن و پیری می شود و به خواص مکانیکی بسیار خوبی مانند مقاومت به سایش می انجامد. مقاومت در برابر رسانه ها با NBR مقایسه می شود. HNBR مقاومت خوبی در برابر برخی مبرد ها دارد. محدوده کاربرد دما از -30 ° C تا + 150 ° C است.

NBR

مقاومت شیمیایی به روغن های معدنی و روغن های گریس، روغن های هیدرولیک H، HL، HLP، مایعات هیدرولیکی غیر قابل اشتعال HFA، HFB، HFC تا حدودی. + 50 درجه سانتی گراد و آب تا حداکثر. + 80 درجه سانتی گراد

VMQ

مقاومت در برابر آب (تا 100 درجه سانتیگراد)، موتور آلیفاتیک و روغن های انتقال، روغن و روغن های گیاهی و روغن و چربی ها. VMQ به طور کلی برای سوخت، روغن های معدنی معطر، بخار (کوتاه مدت تا 120 درجه سانتیگراد ممکن است)، روغن های سیلیکون و روغن ها، اسیدها و ترکیبات قلیایی مقاوم نیست.

نصب و راه اندازی

اجتناب از آسیب رساندن O-ring در هنگام نصب، زیرا این باعث نشت می شود. موارد زیر را دنبال کنید:

- O-ring نباید به حد انعطاف پذیری آن گسترش یابد.

- لبه ها باید بدون رطوبت، شعاع و زاویه اعمال شود.

- گرد و غبار، خاک، تراشه های فلزی و ذرات دیگر باید حذف شوند.

- نکات مربوط به پیچ و محوطه نصب شده برای دیگر مهر و موم و اجزای هدایت باید توسط یک آستین مونتاژ پوشانده شود.

- یک گریس مناسب برای سطوح مونتاژ و O-rings استفاده شود.

- مواد الاستومر به صورت صاف تر صورت می گیرد اگر در روغن یا آب گرم تا حدودی گرم شوند. 80 درجه سانتی گراد این باعث می شود که O-ring را برای مونتاژ آسانتر کنید.

- هر گونه ابزار مونتاژ مورد استفاده، از قبیل پایه های گسترش یا آستین، باید از مواد نرم (به عنوان مثال POM) ساخته شود و هیچ لبه های تیز ندارد.

- O-ring نباید روی سطوح مونتاژ نورد شود. اطمینان حاصل کنید که حلقه O به عنوان شکاف در شیار پیچ خورده نیست.
